Sistema de cámaras 3D

REQUERIMIENTO EN LOS TRABAJOS DE INTERIOR MINA

Toda actividad minera exige tener un buen control y eficiencia en cuanto a la seguridad, tanto para el personal que labora en superficie o en interior mina como también para los vehículos usados en las rutas de desplazamiento. Para alcanzar estos controles de seguridad se necesita tener una adecuada supervisión de los entornos de trabajo para identificar potenciales riesgos.

SITUACIÓN ACTUAL

En la actualidad la mayoría de los vehículos que se desplazan por las instalaciones de los campamentos mineros no disponen de un sistema de seguridad que los alerte sobre posibles colisiones, pudiendo causar accidentes e incluso perdidas humanas.

ACME & CIA brinda soluciones para esta problemática que afecta la seguridad en el proceso extractivo, brindando la posibilidad de obtener de manera real la detección de obstáculos en el camino de los vehículos para evitar así una posible colisión.

Nuestra solución emplea equipos ifm electronic que es una marca alemana de alta confiabilidad en el mercado mundial, garantizando la operatividad de los equipos empleados.



COMPONENTES PRINCIPALES DEL SISTEMA (*):

O3M261

Sensor de visión 3D para aplicaciones móviles

– Detección fiable en 3D de escenas y de objetos.

– Compatible con el uso en aplicaciones móviles.

– Medición fiable de distancias mediante la medición del tiempo de propagación de la luz.

– Con cámara 2D integrada y función overlay.

–  Indicación de mensajes de advertencia y señalización de obstáculos en la imagen en vivo.

O3M960

Fuente de iluminación por infrarrojos

– Para sensores utilizados para la detección en 3D de escenas y objetos.

– Compatible con el uso en aplicaciones móviles.

– Carcasa compacta y resistente.

– Alto grado de protección para las exigencias de entornos industriales agresivos.

– Amplio rango de temperatura de funcionamiento.

CR1082

Pantalla gráfica programable para el control de máquinas móviles

–    Para controlar, parametrizar y manejar aplicaciones móviles.

–    Pantalla en color de gran tamaño de lectura fácil para la visualización de las funciones de las máquinas.

–    Manejo cómodo mediante botones de programación retro iluminados con respuesta táctil.

–    Potente interfaz CAN para múltiples tareas de comunicación.

–    Carcasa de metal cerrada con grado de protección elevado para instalar o adosar en la zona exterior o en la cabina.

(*) Los componentes empleados son marca ifm electronic.

REALIDAD AUMENTADA – AHORA EN AUTÉNTICO 3D.

El sensor de visión 3D PMD de ifm detecta escenas y objetos en tres dimensiones con tan solo una captura. De este modo se evitan distorsiones de movimiento.

Sobre la base de la tecnología PMD de ifm, se ha desarrollado un sensor que está a la altura de las difíciles condiciones ambientales de las aplicaciones móviles.

Con un diseño robusto y al mismo tiempo compacto, el sensor de visión 3D ha sido concebido especialmente para aplicaciones en exteriores con condiciones de luz cambiantes o bajo radiación solar directa.

La combinación hasta ahora única de un sensor de visión 3D PMD y una cámara 2D con función “overlay” integrada ofrece una percepción completamente nueva.

El sistema inteligente con cámara 3D permite la superposición de símbolos personalizados, mensajes de aviso, textos e incluso dibujos con formas geométricas complejas. La orden de superposición de mensajes puede ser realizada por el sensor en función de un control por eventos o directamente por el controlador de la máquina a través del bus CAN.

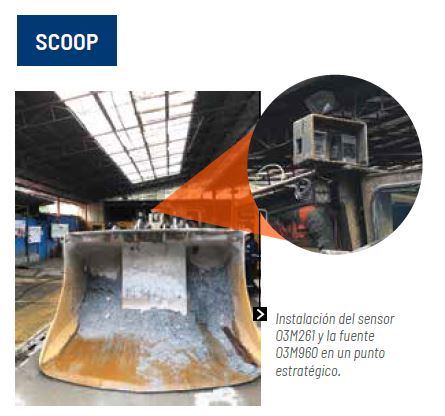

Tenemos instalado nuestro sistema en la parte frontal y posterior de los vehículos de trabajo en interior mina en nuestro país.



BENEFICIOS DEL SISTEMA DE CÁMARAS 3D DE IFM ELECTRONIC PARA EQUIPOS MÓVILES EN INTERIOR MINA

OPERATIVO

–    El reconocimiento automático de objetos integrado, detecta hasta 20 puntos estacionarios u objetos en movimiento.

–    El sensor 3D está optimizado para rangos largos, detecta objetos reflectantes a distancia de 35 metros.

–    El sensor 3D PMD de ifm detecta escenas y objetos tridimensionales con solo una captura de imagen.

–    La probabilidad de colisión se calcula por el Sensor 3D y es transferido al control a través del bus CAN o Ethernet y luego da una señal al conductor.

–    Los sensores infrarrojos detectan la distancia en la que se encuentran los objetos estacionarios y en movimiento.

SEGURIDAD

– Advertencia de colisión.

– Detección tridimensional de escenas, detección automática de objetos.

– Ayuda al operador a visualizar puntos ciegos en la operación de equipos móvil en interior mina.

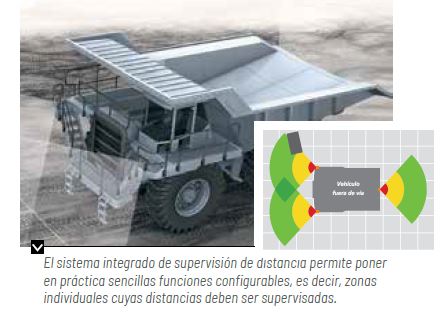

El sistema de supervisión para vehículos en zonas riesgosas en interior mina de ifm electronic en sociedad con ACME & CIA se caracteriza por:

Ser de uso fácil y cómodo:

El ajuste de parámetros del sistema se lleva a cabo a través del software de fácil manejo “ifm Vision Assistant” para Windows. Para la integración en máquina están disponibles módulos funcionales predefinidos para el software CODESYS.

por: ACME & CIA
